板式換熱器應垂直安裝。吊裝時注意設備，使用吊裝孔，使用上導桿吊裝。也可水平吊裝，安裝現場要有足夠的維護空間。裝配管路:配管前，檢查換熱器是否夾緊到規定尺寸范圍內。如果不是，先夾到指定的尺寸。考慮到維護方便，換熱器采用短接頭與管道連接。冷熱介質的進口和出口應安裝壓力表和溫度計。一般情況下，放氣閥應設置在連接上角孔的管道上。

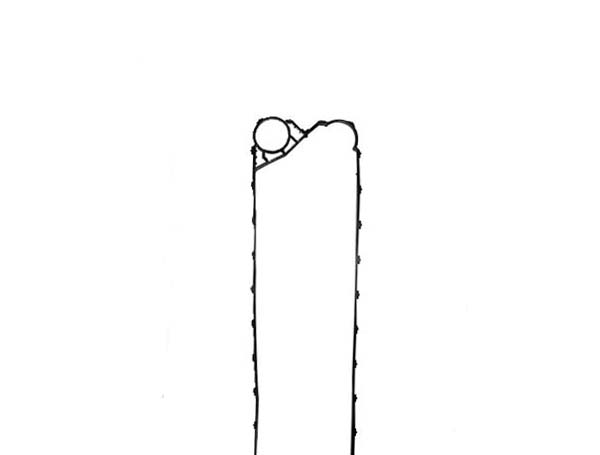

在密封槽底部均勻涂上一層膠粘劑或強膠粘劑，然后將墊片放入密封槽內。墊片應均勻貼合，自然加壓干燥，或在干燥前加熱至100℃- 120℃兩小時。逐個檢查是否貼合均勻，去掉多余的膠粘劑
清潔方案:用原位清洗溶液的流量,或清洗流量允許原位清洗噴嘴直徑(允許流量通過噴嘴直徑2英寸的260,和允許流量通過噴嘴直徑1英寸67)。如果能在污染前按照定期清洗計劃進行現場清洗，清洗效果會很好。用局部清洗液清洗后，用清水沖洗。
在波紋板和轉角之間形成一管，使兩種介質在交替管道中流動，保持相反(反向流動)。兩相冷卻劑(蒸汽+流體)從熱交換器左下半部進料，其蒸汽質量取決于工廠的運行環境。
液相蒸發是在管道中進行的，按照要求，這個過程會產生一定程度的過熱，因此，這個過程叫做“干膨脹”。在蒸發器示意圖中，深藍色和淺藍色箭頭表示冷卻劑連接的位置。冷卻水(鹽水)流向管道的另一側;深紅色和淺紅色箭頭表示水(鹽水)的連接位置。
